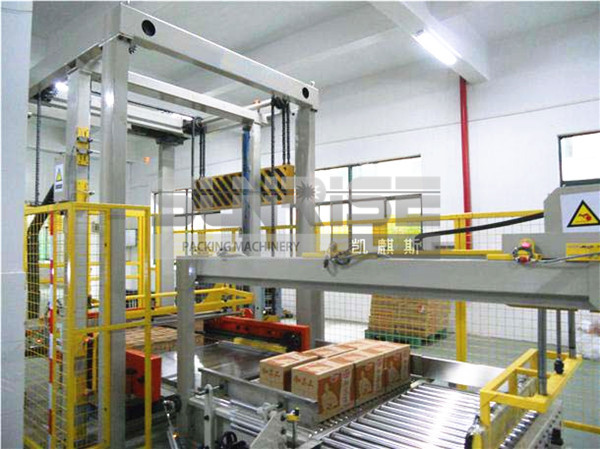

KYMD全自动纸箱码垛机

一、概述

1.码垛机是将已装入容器的纸箱,按一定排列码放在托盘、栈板(木质、塑胶)上,进行自动堆码,可堆码多层,然后推出,便于叉车运至仓库储存。本设备采用PLC+触摸屏控制,实现智能化操作管理,简便、易掌握。可大大地减少劳动力和降低劳动强度。

2.采用高速、平稳、节省空间之理念设计。采用分开式脱板、更快速、更节省空间。一机多用,调整迅速,不必为更换堆叠产品而烦恼。适用范围:瓦楞纸箱、塑胶箱。



二、主要技术参数

1.码垛能力:(三片罐 24罐/箱)40箱/分钟

(三片罐 12罐/箱)65箱/分钟

2.操作方式:人机界面触摸屏

3.输送台面高度:1000MM

4.每层载重:250KG

5.每栈板载重:1500KG

6堆叠高度:1800MM(其他高度,可另行定制)

7.使用栈板尺寸:1300*1100MM(其他尺寸,可另行定制)

8.电机电源:功率 AC,3相,380V,10KW,50HZ

9.空气消耗:110L/MIN(空气使用量:5-6KG/ CM2)

10.设备尺寸:(L)14500MM×(W)6600MM×(H)3200MM

11.设备重量:7000KG

三、主要结构特点

1.产品分流、双道缓冲滚筒线;

2.入口双道皮带分离输送、转向、整列装置;

3.升降、码垛装置;

4.栈板堆积及自动栈板供应装置;

5.实垛输出装置;

6.安全门装置

7.采用人机界面操作实现人机对话,可显示生产速度,故障原因及位置,自动化程度高。采用PLC可编程序对纸箱的排序堆垛层数、栈板供应及排出均可进行程序控制。

8.设备护栏进、出门设有光电感应装置,开动门时,机器停止工作,对操作人员进行保护。

9.堆垛方式调整方便、简单,可在触摸屏上进行操作。

10.堆垛稳定、高效,可大大节省人力。

11.噪音小符合中国国际标准噪音为75DB以下。

12.不用更换堆垛零件即可以完成几种堆垛方式。

13.低位码垛式,先进设计理念,结构先进合理,动作更轻便平稳,功耗也较小。

14.采用FESTO气缸,质量、性能可靠,能满足高强度、长时间工作

15.码垛方式可在人机界面上进行,调整简便。不需变更件即可以完成多种码垛方式。

16.电气元件均为欧洲德系品牌,性能稳定、高效,大大节省人力。

17.纸箱供应系统采用刹车电机控制,保证按预先设定好的位置输送纸箱。

18.符合食品卫生要求:采用无油润滑的气动元件,60%运动部件之间均采用了终生无需注油润滑的人性化设计,为用户减少了大量的使用成本。
